2016年陌陌、映客等直播平台陆续上线连麦，如今连麦已经成为主流直播平台标配。声网于2016年全球率先推出的多人连麦、纯语音连麦等多种玩法，半年时间内，就与几乎所有全球主流直播平台达成深度合作，如陌陌、花椒、触手、视吧、KK、荔枝FM、咸蛋家，Meetme，Flurry Live，Livestar，Yalla等等。

从技术架构上来说，目前市场上存在的连麦方案有三种：

三种连麦方案

SD-RTN™

这是声网的连麦架构，直播连麦的鼻祖。基于UDP，主播端、连麦端、观众端都在基于SD-RTN™进行实时通信，大大降低延时。主播端和连麦端也可以转码到CDN推流。

RTMP改进方案

基于TCP协议，基本思路是：主播接受连麦嘉宾的视频，在本地合图；主播和连麦嘉宾的视频同时传到服务端合图，然后通过CDN推到观众端。

WebRTC改进




主播和连麦嘉宾，基于WebRTC进行“视频会议”，将“视频会议”在服务端合图后推到CDN进行分发。

三种不同的架构，在连麦表现上，有独特指标来区隔

1. 低延时

连麦中，最重要的元素，就是低延时。连麦的本质是视频通话，而视频通话最重要的指标就是延时。只有低延时，主播和连麦嘉宾之间，才可以较好的互动、交流。根据ITU-TG.114标准，单向通话延时大于150ms就可受到通话连续性受到影响，最大可容忍时延为400ms。

  • SD-RTN™方案，基于UDP。SD-RTN™包含了编解码方案和服务端的传输方案。声网的私有专利编解码是面向互联网传输的编解码，能够保证高清晰度、低码率，并且会根据网络状况，自动调节码率。服务架构SD-RTN™是全球部署，全球部署有近100个数据中心。客户端均通过UDP连接SD-RTN™，通过就近接入策略，让使用者就近接入质量最好的数据节点；通过智能路由，经过传输延迟和质量优化的最优路径，自动避免网络拥塞，并规避骨干网络故障的影响。所以，SD-RTN™在跨国传输、海量并发、高可用方面有独特优势。
  • RTMP改进方案，基于TCP，由于TCP的传输机制导致天然的延时不可控。全球最大的CDN服务商，Akamai前几天就在GMIC会议上表示，要基于WebRTC技术来来升级现有CDN技术。显然Akamai意识到CDN方案在突破低延时方面的瓶颈。
  • WebRTC改进方案，基于UDP。WebRTC对Chrome浏览器有极好的支持，但在Native支持方面先天不足。WebRTC方案最大的不足是，只包含编解码方案，缺乏服务端解决方案。因此，选择此方案的同学注意了，一定要重点考察此方案在海量架构、高并发、弱网环境下的表现。

2. 音画同步

由于音频和视频不同采集、传输处理，会有很大程度上存在音画不同步的问题出现，这是一个比较严重的问题，观众端看到主播的动作，才听到声音；或者先听到声音，才看到动作，或者说话口型对不上，会感到很奇怪。

3. 卡顿率

卡顿是指两帧视频间隔超过一定时长，观众的直观感受就是画面卡顿。一般情况下，视频连麦中，比较常用的是把两帧之间的间隔大于400ms-600ms的看作一次卡顿 。如果卡顿次数过多，是非常影响正常连麦体验的。

4. 画质

直播中，主播都希望自己美美的，画面清晰是基本要求。

在给定的码率下，清晰度和分辨率有关系。如分辨率过低，则画面模糊，细节丢失；如分辨率过高，则失真明显。在分辨率够用的前提下，分辨率和清晰度成反比。在分辨率一定的情况下，码率与清晰度成正比关系，码率越高，图像越清晰；码率越低，图像越不清晰。

声网的私有专利编解码能够在低码率下保证高清晰度，并且会根据网络状况，自动调节分辨率和码率，使编码器运行在最佳分辨率下。开发者也可以通过接口，选择清晰度优先还是流畅度优先。

5. 延展性

直播是一个高度竞争的行业，玩法在不断的改变。从声网全球首个推出多人互动连麦，到现在连麦成为直播的标配，只用了不到1年的时间。更多的玩法和功能的出现，是市场在推动技术进步，同时也是技术进步在推动市场发展。声网现在在连麦的玩法上又拓展了一个新功能，跨直播间连麦。不同房间的主播可以进行连麦，穿透了之前一个房间就是一个频道的屏障。

要实现丰富的延展性，必须从底层架构设计上就有高度灵活性，类似声网的创新架构SD-RTN™。RTMP改进方案是基于存在了十多年的CDN方案进行改进，很难有大的突破。WebRTC在Native方面和服务端架构方面的短板，也造成了改进成本非常高。

基于以上几个指标，接下来讲如何测试连麦的效果。

如何测试连麦的效果

连麦的效果指的是：延时如何，卡顿频率如何，画质是否清晰。不能接受的是：卡屏、绿屏、花屏、断线。

设置视频属性

主播A设置：选择640x360，15fps，800kbps，其他设置选择默认

辅播B设置：选择320x240，15fps，300kbps，其他设置选择默认

设置丢包率和带宽

在用户的实际使用场景中，常常会有网络卡顿的情形，背后的原因可能是网络的丢包率高和带宽不足。通常，测试连麦需要用到网损仪来设定不同的丢包率模拟真实网络环境。但是，如果没有专业的网损环境，iOS自带网损模拟器也可以做简单的丢包和限带宽测试。设置方法见《WebRTC音视频方案自测教程》

测试流程

1台iPhone6作为主播，1台iPhone6作为辅播，主播的前置摄像头尽量接近以获取相同的摄像头输入。如果同时测试两种连麦方案，那么就是2台iPhone6作为主播，2台iPhone6作为辅播。

4台iPhone6的屏幕输出通过Blackmagic Multiview拼接为一路4k信号，送入4k显示器显示且录制。录制出来的成品，就像下面这个视频，这是声网和行业其它连麦方案的对比。通过观看录像，可以直观的观察到首帧出图时间、成像质量、卡顿、延时。

直播连麦对比测试—在线播放—优酷网



左侧是声网，右侧是行业其它方案。第一排是主播端，第二排是连麦端。通过秒表可以直观的看到延时。通过地球仪的转动，可以看到卡顿情况。整体观看，可以看出清晰度的差异。

测试结果

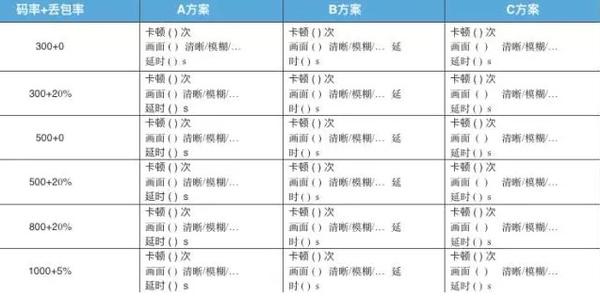

这是一个报告模板，其中，卡顿指的是：视频两帧间隔>600ms，次数是按5分钟总时长来统计。按照上述步骤，你自己也可以出一份这样的报告。

【本文作者】

单辉 声网Agora.io 高级开发工程师。欢迎访问 RTC 开发者社区，与我们的工程师及更多开发者交流。
