BiFang 是腾讯大数据自主研发的湖流一体存储引擎，通过创新性地融合 Pulsar 流处理与 Iceberg 数据湖能力，实现流批数据处理入口统一，全面支持全增量数据查询、端到端数据实时可见等。BiFang 兼容主流的批流计算引擎，满足业务对数据实时性、一致性和灵活性的多样化需求。本文是 BiFang 技术系列文章之一，主要对数据存储以及读取做进一步的解析。

“BiFang，中文为毕方，中国古神话中的神鸟，象征着变革和能量，隐喻湖流一体存储引擎的先进和可靠。
”

01 背景

请在此添加图片描述

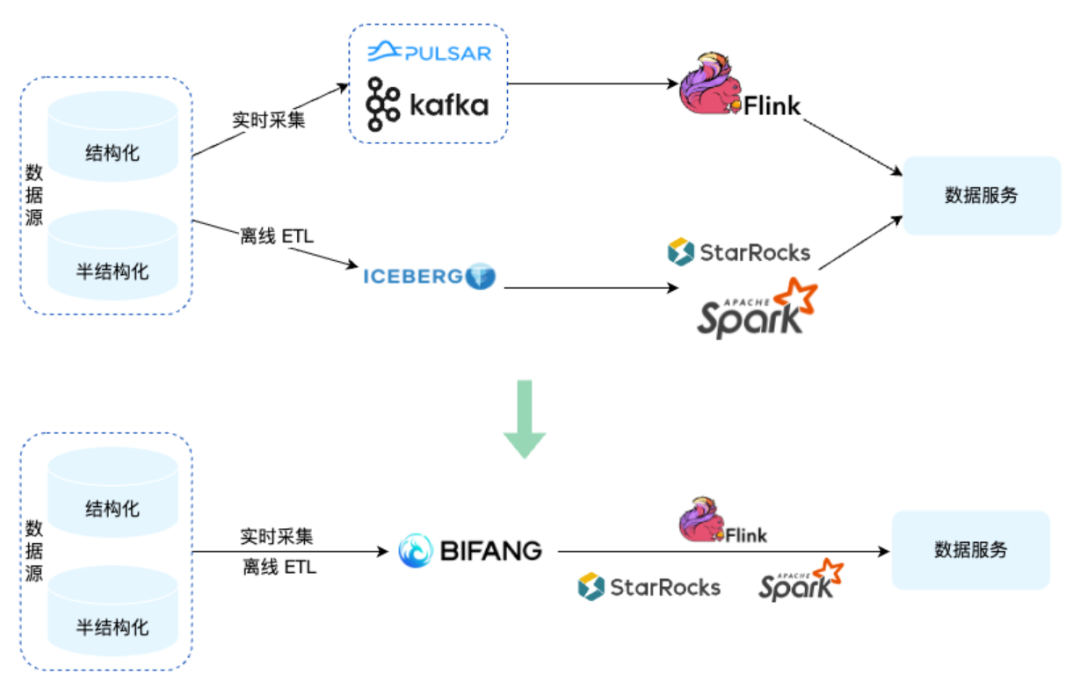

在传统架构中，消息队列（MQ） 与 数据湖（Lakehouse） 各司其职：

●MQ 系统（如天穹 Pulsar）提供高吞吐、低延迟的数据实时写入与消费能力，但缺乏表级别的元数据管理，数据通常以 Topic/Partition 的粒度存在，难以直接作为数据湖资产统一管理。

●数据湖系统（如天穹 Iceberg）提供强大的 Schema 演进、分区、快照、时间旅行等功能，适合长期存储和大规模分析，但在实时写入和秒级可见性方面存在天然不足。

请在此添加图片描述

BiFang 的设计目标就是打通这两个体系：

●写入端：将 MQ 的消息写入行为自然转化为表的写入操作；

●存储端：统一使用 Iceberg 元数据来管理流表、湖表、湖流一体表；

●查询端：既支持基于 Pulsar 的实时秒级消费，也支持基于 Iceberg 的批量分析。

这样，BiFang 能够实现从秒级数据可见性到长期数据治理的无缝衔接，满足企业级实时数据仓库的核心需求。

02数据存储模式

2.1. Apache Pulsar：实时流存储

●Ledger + Entry：每个 Topic Partition 的数据被顺序写入 BookKeeper Ledger，Ledger 内部由 Entry 组成，天然支持高并发和顺序消费。

●WAL（Write Ahead Log）特性：保证消息在落盘后才能对外可见，确保强一致性。

●扩展性：支持 Topic 分区扩展、Broker 和 BookKeeper 水平扩展，满足高并发写入。

2.2. Apache Iceberg：元数据与文件存储

●元数据分离：表的 Schema、分区、快照等均由 Manifest 与 Metadata File 管理。

●数据文件：底层以 Parquet/ORC 等列式文件持久化，优化分析性能。

●增量/全量能力：通过 Snapshot 支持 Time Travel 和增量消费。

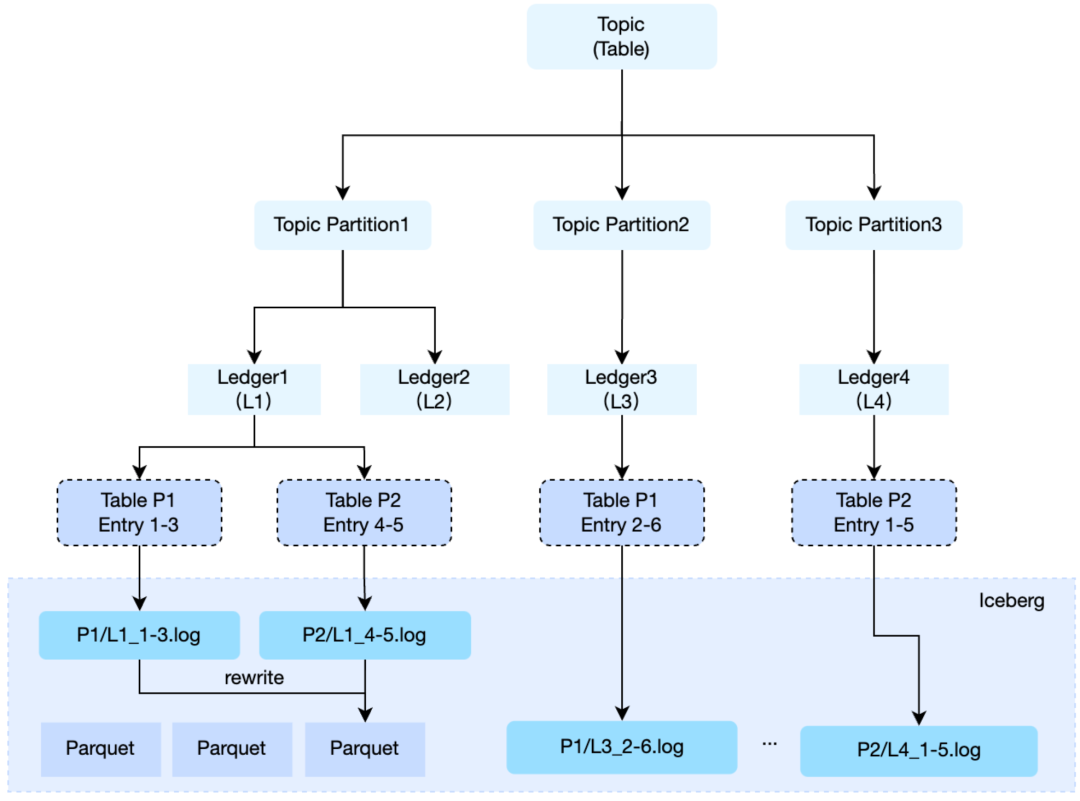

2.3. BiFang存储抽象

请在此添加图片描述

●Table 和 Topic 一一对应。

●虚拟文件层：将 Pulsar Ledger + Entry 抽象为 Iceberg 可见的虚拟数据文件。

●在 Broker 层维护内存中的 Manifest 信息，定时合并并提交到 Iceberg Catalog。

●统一表接口：对用户而言，所有表（流表、湖表、湖流表）均通过 Iceberg Catalog 暴露。

这种分层保证了短期数据走 Pulsar，长期数据走 Iceberg，同时在表的语义上保持统一。

03实时写入和湖流元数据

3.1. BiFang 客户端写入

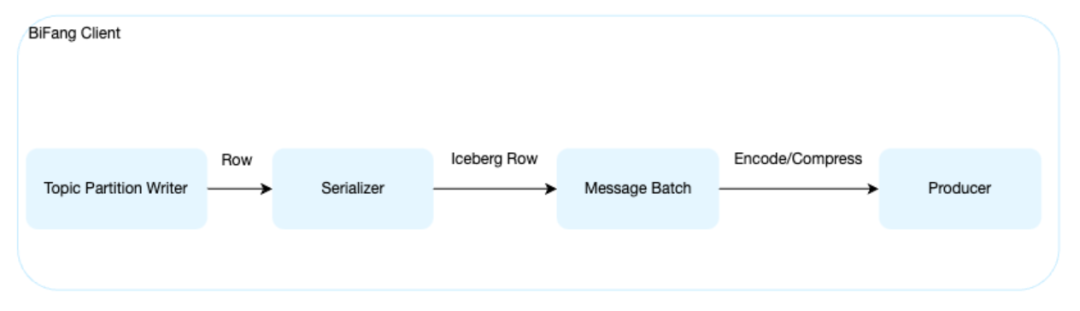

在传统 Pulsar 客户端中，写入只关心 Topic Partition；而在 BiFang 中，客户端需要增强，以便与 Iceberg 表的语义对齐。这样客户端写入行为从写 “MQ 消息” 提升为写 “Iceberg 表的分区数据”，流和湖在入口层面就统一。

请在此添加图片描述

3.1.1. 分区管理与路由策略

分区管理与路由策略通过精确分配消息至目标分区和灵活的 Topic Partition 路由，实现流式写入的高效聚合与负载均衡。

3.1.1.1. MQ 分区路由

为了保持与消息队列（MQ）并发写入模型一致，BiFang 在消息落入 Topic Partition 时提供三种路由模式：

●Round-Robin

按批次大小轮流切换 Topic Partition，实现负载均衡。

●Random

在固定批次大小内保持写入同一分区，达到阈值后随机切换，兼顾批次完整性与均衡性。

●KeyHash

○根据配置的 message-key 计算 Topic Partition，可选择 Java 原生哈希或 Murmur3 哈希算法。

○对于主键表：

 ■保证相同主键消息落在同一 Topic Partition，实现分区内一致性。

 ■Topic Partition 数量需与 Iceberg 表的 bucket 数量保持一致，以保证顺序性，为后续 bucket 级别去重提供保障。
3.1.1.2. 实时分区聚合

●基于表分区规则的消息归集：

根据 Iceberg 表定义的分区策略（例如 dt=2025-08-23、region=us），对每条消息进行目标分区的精确分配。

●实时写入中的分区优化：

在流式写入阶段即完成分区切分，从而保证相同分区的数据可以高效合并，有助于逻辑文件的组织与管理。这样不仅减少了后续查询时的复杂 Shuffle 操作，也提升了整体数据处理效率。

3.1.2. Schema 管理与兼容性

●扩展 Pulsar Schema Registry

在写入路径上增强 Schema 校验能力，确保消息格式与目标表 Schema 严格一致，从而保证下游在批处理和流式处理场景下能够实现统一、稳定的解析。

●支持 Schema 演进

在保证兼容性的前提下，支持字段的新增与删除，避免因 Schema 变化导致的作业中断或写入失败。

●统一 Schema 编码

在消息写入阶段直接完成 Schema 编码，采用 Avro 作为统一的数据序列化格式，实现跨引擎、跨场景的一致性处理。

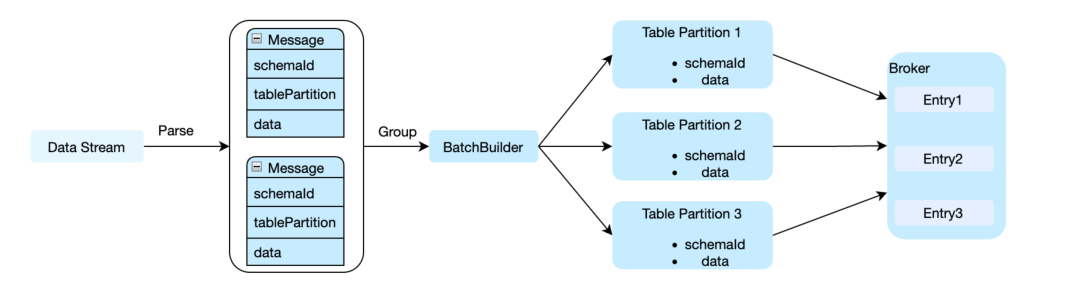

3.1.3. 批消息容器（Batch Message Container）

请在此添加图片描述

●批消息容器机制

在客户端引入批消息容器（Batch Message Container），每个容器承载同一 Table Partition 的消息集合，实现分区内的高效聚合。

●容器与存储映射

每个容器直接映射为一个 BookKeeper Entry，在提升写入吞吐与效率的同时，与 Iceberg 的分区策略天然对齐，确保数据组织的一致性。

● 批次级元数据增强

在批次消息体中附加表级相关元信息，例如表分区标识（Table Partition）、水位线（Watermark）等，从而为下游的流批一体化计算与调度提供更精确的语义支持。

3.1.4. 事务和写入一致性保障

BiFang 支持 AT_LEAST_ONCE 和 EXACTLY_ONCE两种语义：

●AT_LEAST_ONCE

至少一次投递，保证不丢失但可能重复，核心原理是通过 flush + 等待确认机制确保消息至少被投递一次；

●EXACTLY_ONCE

精确一次投递，既不丢失也不重复，核心原理是基于 Pulsar 事务 + Flink 两阶段提交实现精确一次语义，依赖 flink checkpoint 并且对 Pulsar 集群稳定性要求较高，存在一定性能损耗。

3.1.5. 批量写入和指标统计

除了支持原生的单条写入模式，BiFang 还提供高效的批量发送模式。

● 批次级统计信息

自动计算每批数据的统计信息（如 Min/Max）并同步写入 Iceberg Manifest。

●利用元数据优化查询

Spark 等批处理引擎可利用 Manifest 中的统计信息进行高效过滤，减少无效数据扫描，显著提升查询性能。

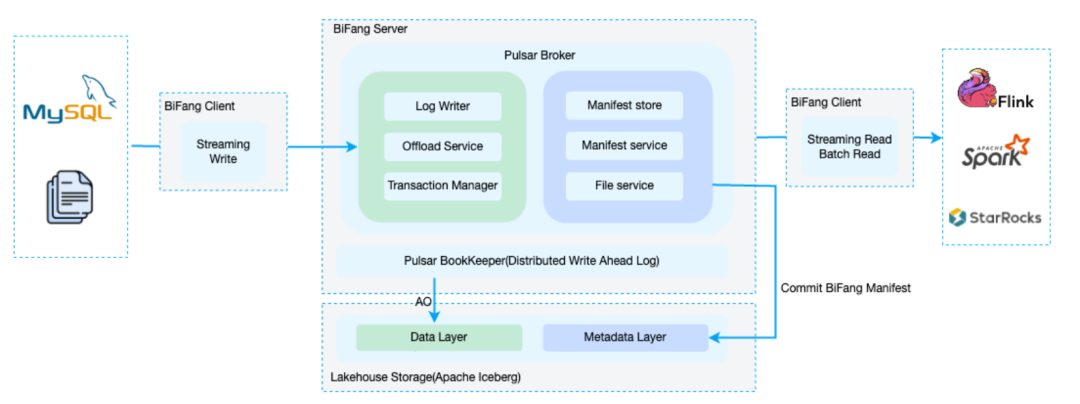

3.2. BiFang Broker 写入

BiFang 对 Pulsar Broker 进行了深度改造增强，使其具备“实时存储 + 元数据管理”双重能力。

请在此添加图片描述

3.2.1. Manifest Store

BiFang 在写入路径中引入 Manifest Store 机制，用于实时记录写入操作的元信息，并保证与 Iceberg 的对齐和一致性。

3.2.1.1. WAL 与 Manifest Store 机制

●写入流程概览

每个写入请求首先持久化到 BookKeeper WAL，同时 Broker 生成一份 Manifest 元信息，包括 LedgerId、Entry 范围、分区信息和 Schema 信息，并写入到 Manifest Store，用于 Iceberg 后续的 delta 提交与对齐。

●Manifest Store 功能

○持久化存储能力

Table 数据写入 Bookie 后，按 <TopicPartition, TablePartition, LedgerID, EntryID> 组织 delta manifest 信息，并持久化到 Manifest Store。

○读取服务

Manifest Service 从 Manifest Store 读取 delta manifest，处理并提交到 Iceberg，提交成功后通知 Manifest Store 更新读取进度。

○一致性保障

数据与 delta manifest 写入并非原子操作，因此需要额外机制保证两者一致性。

●Manifest Store 实现

基于上述需求，BiFang 选择使用 Pulsar 内部 Topic 来实现 Manifest Store。

3.2.1.2. Manifest Topic 创建与命名

●创建策略

Manifest Store Topic 与 Table Data Topic 一一对应，在创建 BiFang Table 时，系统自动创建表对应的 Table Topic 与 Manifest Store Topic，分区保持一致。

●命名规范

ManifestStoreTopic=<table topic>+"_BiFang_MANIFEST_STORE"

●示例

○Table Topic:

persistent://tenant/namespace/table-test

○ Manifest Store Topic:

persistent://tenant/namespace/table-test_BiFang_MANIFEST_STORE
3.2.1.3. Manifest Store 数据读写流程

●写入流程

  1. 数据写入 BookKeeper，获得 ledgerId 和 entry 信息

  2. 从 entry metadata 获取 Topic Partition / Table Partition 信息

  3. 将 <TopicPartition, TablePartition, LedgerID, EntryID> 写入 Manifest Store Topic

  4. 返回写入响应给客户端

● 读取流程

Manifest Service 发起读取，通过持久化订阅方式获取数据，订阅名约定为 "__BIFANG_MANIFEST"。

3.2.1.4. 数据一致性保障

● 非事务场景

可能出现 Table Topic 数据写入成功，但 Manifest Store 数据未写入的情况，由于客户端会重试写入，此时流式读取可能出现重复数据，但批处理读取数据保持一致。

● 事务场景

Table Topic 与 Manifest Store 写入同属一个事务，提供强一致性保证，避免重复或丢失

3.2.2. Manifest Service

Manifest Service 是 BiFang 的核心模块，作为 Pulsar 流数据与 Iceberg 元数据之间的桥梁，实现增量数据处理、文件组织、快照提交及实时查询等关键功能。

3.2.2.1. 流式增量数据处理与逻辑文件组织

将 Pulsar 流式增量数据（Delta Manifest）按规则组织为逻辑文件，为后续批量提交至 Iceberg 做准备，从而解决小文件问题并提升管理效率。

●数据组织规则

○目录结构：按表和分区划分独立目录，例如 mytable_p0/（表示 mytable 表的第 0 个分区）。

○文件命名格式：[partition_index]-[ledger-id]-[schema_version]_[entry-range].log

■partition_index：分区编号 ■ledger-id：Pulsar 消息 Ledger 编号 ■schema_version：数据 Schema 版本 ■entry-range：Entry 编号的起止范围，例如 0-99

● 处理流程

  1. 从 Pulsar 流中持续消费增量数据，每条记录包含 ledgerId、entryId、表分区等元信息。

  2. 按表分区、Ledger、Schema 版本等维度分组数据，并暂存在 Manifest Cache 中。

  3. 当触发合并条件（累计数据量超过 128MB 或定期触发）时，将分组数据合并为逻辑文件，文件名记录 Entry 起止范围。

  4. 生成的逻辑文件即 Iceberg 的 DataFile，记录数据量、文件大小、分区、LedgerId、Entry 范围等元信息。

3.2.2.2. Commit 到 Iceberg

将缓存的增量数据批量落盘，生成 Iceberg 快照，保证数据一致性与持久化，并记录消费进度。

●触发方式

○定时自动触发：服务启动后按配置时间间隔（如 10 秒）自动检查新数据并提交。

●处理流程

  1. 整理 Manifest Cache 中数据，识别待提交的新数据。

  2. 暂存当前消费进度（消息 ID）与待提交数据，准备生成 Iceberg 快照。

  3. 调用 Iceberg 接口，将数据写入表并生成新快照，同时将消费进度记录到快照元数据。

  4. 提交成功后，清理缓存数据。

  5. 向 Manifest Store 发送 ACK，确认消息已处理完成。

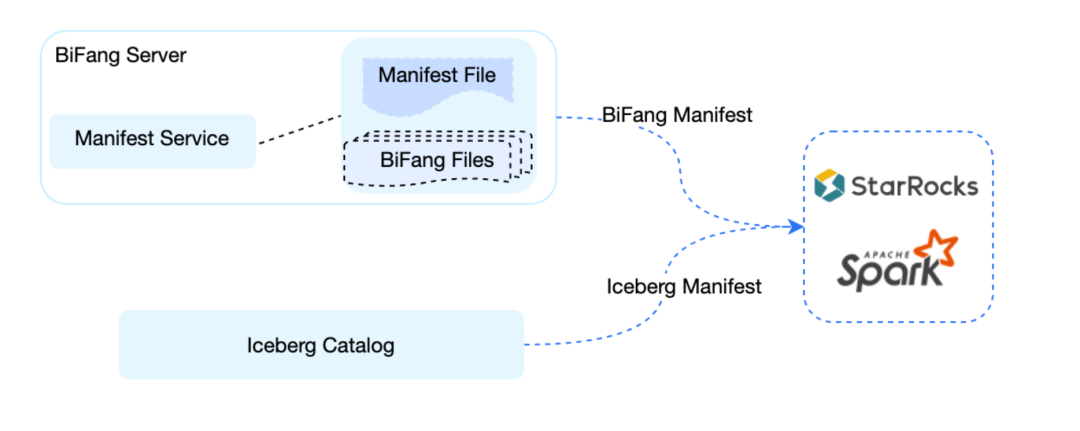

3.2.2.3. 实时 Manifest 查询服务

请在此添加图片描述

提供最新 Manifest 文件查询能力，包括尚未 Commit 到 Iceberg 但已在 Pulsar 持久化的数据，支持实时分析与数据校验。

处理流程：

  1. 聚合并缓存消费到的增量数据（含未提交数据）。

  2. 接收“查询最新 Manifest”请求时，将缓存中未提交的 DataFile 与已准备好的快照动态合并，生成增量的“实时 Manifest 文件”。

  3. 实时 Manifest 与全量 Iceberg Manifest 格式一致，反映当前所有增量变更。

04 总结

BiFang 通过对 Pulsar 客户端、Broker 的改造，打通了实时流写入与数据湖管理的通道，实现了从秒级可见性到长期数据治理的一体化。相比单独的 MQ 或 Lakehouse 方案，BiFang 在以下方面具有独特优势：

●面向表语义的实时写入；

●流与湖统一的元数据管理；

●秒级可见的实时/离线链路。

未来 BiFang 将持续从架构优化、核心能力增强与生态体系扩展等多个维度进行演进:

●在架构层面，持续优化流湖一体化的元数据与存储体系，以提升系统的可扩展性与稳定性；

●在核心能力方面，将进一步强化实时数据写入、统一元数据管理以及跨引擎访问能力；

●在生态层面，将与 Oceanus、InLong、WeData 等数据产品形成更紧密的集成，同时深度结合 Apache Iceberg，探索多样化的 AI 数据管道场景。
